自动门吊挂连接件实物怎么看：孔形、夹块与配套资料核对

先看照片里真正能看到的部分

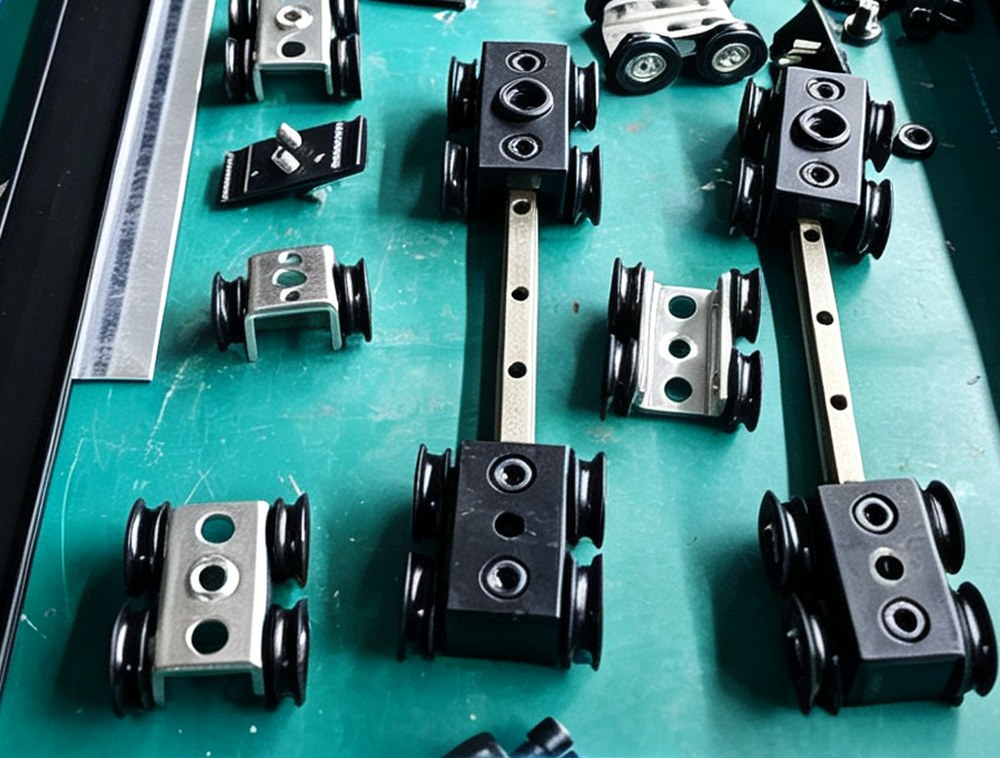

这组照片中的零件摆放在绿色台面上。部分连接件带折弯边，板面有圆孔和长圆形开口；另一些较小的块状件带孔或螺纹孔。照片拍摄角度不同，可以帮助观察板件轮廓、孔组分布和相邻部件，但不是一套安装图。

先把图中可见事实与判断分开。“银色表面”是可见现象，“某种牌号的金属”“经过某种热处理”则需要其他资料。光泽、拍摄色温和表面痕迹不足以确认材料或工艺，更不能用颜色判断耐蚀性。

同样，零件摆在同一个台面上，不表示每件都属于同一套机组，也不证明它们应该按画面中的相邻关系组装。本页把照片作为识别和询价沟通的材料，没有将它写成某个客户工程、生产批次或安装验收案例。

读图时可以先为每一件建立临时编号，描述折边方向、开口位置和相邻孔组，再向供方索取正式料号与配套关系。临时编号只是沟通工具，不能替代产品图纸或被当作新的零件型号。

圆孔和长圆孔，先核用途，再谈能否调整

长圆形开口看起来像为位移留出了空间，但它在具体组件中承担什么作用，需要安装图或设计文件确认。不能看到长孔就认定整个长度都可用于调节，也不能把“螺栓在孔里能滑动”当成调整方法。

一块折弯件的正面、侧面和折边上都可能有孔。记录时说明从哪个方向观察、哪个面与其他部件配合，以及该孔在图纸里对应哪个标记。只圈一个孔说“用这里”，接手的人可能理解成另一面或另一组开口。

孔的位置还涉及尺寸基准。量到孔中心、孔边或板件外缘，是不同的量测对象；沿折弯外侧与沿配合平面定位，也可能得到不同的表达。没有明确基准时，不从照片上按比例量尺寸后下单。

若现有孔位与门体接口不一致，先记录不一致的对象和依据，让相关责任方确认。不要自行扩孔、切槽或改用相邻孔位来“装上再说”。这些处理可能改变原配合和连接条件，需要准确方案支持，而不是凭外形经验决定。

夹块、螺纹和压紧面，要放在同一个连接关系里看

照片中还可以看到小块状件与螺纹连接的外观。它们与哪块板、哪种门体结构配合，不能仅由摆放位置确定。先核对正式名称、料号、配套紧固件与接触面，避免把一组看似接近的零件混成一套。

核对夹持关系时，需要知道接触的是门体型材、专用槽口、连接板，还是另一种经设计确认的结构。外观看起来能夹住，不表示适用于该门体；还要确认接触面、配套垫件、固定方式及安装方向来自同一套文件。

螺纹不能只看粗细。采购或替换要取得准确规格、适用长度和配套要求，紧固与防松依据由对应文件提供。本页不从照片中的螺栓外形推断等级、扭矩或允许受力，也不建议通过增加拧紧来弥补配合差异。

收货时可以记录标识、数量和外观，发现毛刺、明显变形、表面损伤或孔口异常时留图并提出核对。照片可说明当时看到的情况，是否影响使用、怎样处理，仍由实际产品与专业检查决定，不凭一处反光就判断损坏。

零件能否替换，要把整段配合链说明白

吊挂连接件处于门体与运动承载部件之间的配合关系中。不同系统的连接形式与受力路径可能不同；要先确认准确结构，再核对门体接口、轮组或运动部件、轨道以及连接件的对应。不能把其他结构的安装经验直接套过来。

门体条件也要完整。玻璃、框料、饰面、五金和后续加装内容都会影响实际配置输入。具体哪些计入、怎样确认，应由相关技术文件和门体责任方说明，不能只凭门洞宽度或门板外形推断连接件规格。

如果原件和替换件的外形相同，但料号、版本或配套条件不同，应把差异列出来。两份资料没有明确对应时，标为待确认，而不是选一个“看起来更厚”的零件。图纸变更后，也要核对已采购或已加工部件是否仍可使用。

询价照片怎样拍，才能少来回问几轮

完整询价不只是一张特写。可以准备零件整体、相互配合的两侧、孔组和标识，以及它在整门中的位置。照片说明对象和方向，尺寸则由适当量测与图纸表达；两者配合，比在聊天截图上画几根没有基准的线更清楚。

需要量测时，先由相应人员确认测量状态和对象。涉及在用自动门的承载连接，不为拍照擅自拆卸、松开或用手进入运动部位。无法安全取得的信息标为待补，交专业人员按现场程序处理，不以“先拍张照片”为由扩大操作范围。

把询价意图写明确：是补足原有缺件、核对备件、同型号替换，还是门体改造后重新配套。不同目的需要的资料不同，旧门体改造尤其不能默认原连接件继续适用。供方答复也要对应到具体门位或配置，不能用一张通用产品图代替结论。

本篇空白核对表保留照片编号、临时编号、正式料号、孔位基准、配套对象、资料版本与待确认事项。没有取得的字段如实写未取得，不把临时编号当型号，也不把文件名里的数字当载荷或尺寸。

收到零件后，先核对资料和实物，再安排安装

到货核对按清单逐件进行，确认数量、标识、外形、配套件及随货文件。不同门位的零件分开放置并保留对应，避免只按颜色或大小分箱。外形相近的两组件混在一起后，原有版本关系可能难以恢复。

发现实物与图纸不一致，应具体描述差异：是孔组、折边方向、接触面、配套螺纹，还是清单所列版本不符。照片与实测信息分别记录，提交相关方确认，不先装上后再用其他零件补偿。

验收结论应说明核对到了哪一层。数量和外观已核对，不表示承载或兼容已验证；取得配套文件，也不表示整门安装完成。将收到资料、确认配套、安装检查和运行复核分别记录，接手的人才能知道还有哪些条件没关闭。

安装与调整后的复核，回到整门和准确文件

连接件的实际安装、调整、紧固与更换，由相应专业人员按准确产品和项目文件实施。工作前确认门体及现场处于适当的安全状态。本文不提供跨型号的吊装顺序、通用扭矩、承载阈值或拆卸方法。

检查应覆盖相关连接点和受影响的整门功能。记录实际配套、安装方向、依据文件、调整部位以及后续检查结果；门体位置、运行中的异常接触、限位和保护等项目，按准确方案核对，而不只看一次开关动作。

若调整后仍有异响、摆动、擦碰或位置异常，先保留现象和发生位置，不直接认定某个螺栓松动，也不靠提高驱动力掩盖问题。轨道、导向、门体和其他配套都可能需要相关人员进一步核对。

修复记录应能回到处理前的对象。保留换件号、照片、资料版本、检查条件和未关闭事项。后续更换门板、地面或其他配套时，也要确认原有连接关系是否受到影响，不能把一次旧记录长期套在变化后的配置上。

图文与案例分开：这组照片不提供哪些结论

本页没有取得可关联的项目名称、地点、客户授权、施工过程和验收结果，因此采用实物观察说明，不写成已完工工程案例。文件夹名称只用于整理素材，文件名中的日期不作为拍摄日期或项目交付日期发布。

照片也不能证明图中全部部件的品牌归属、原厂身份、材料批次或检测结论。需要这些信息时，应从对应产品文件、供货清单和可核验记录补齐，不从台面颜色、零件表面或相似产品页面推断。

本页集中承接吊挂连接件的外形识别与配套问题。轮组和轨道的选型分别见滑轮组核对与轨道承载选型；整门交付见安装验收记录。不为同一组照片再拆多个只换标题的详情页。

如需进一步核对，可提供准确门位、整机与门体信息、现有部件照片及手中图纸版本。把已经确认的对象和仍缺的资料分开列出，让答复对应同一套配合关系；照片只是沟通入口，采购与安装仍应落实到适用文件和专业确认。
