磁悬浮门机送电前检查清单：机械状态、接线核对与首次通电顺序

这张调试工位图片能说明什么

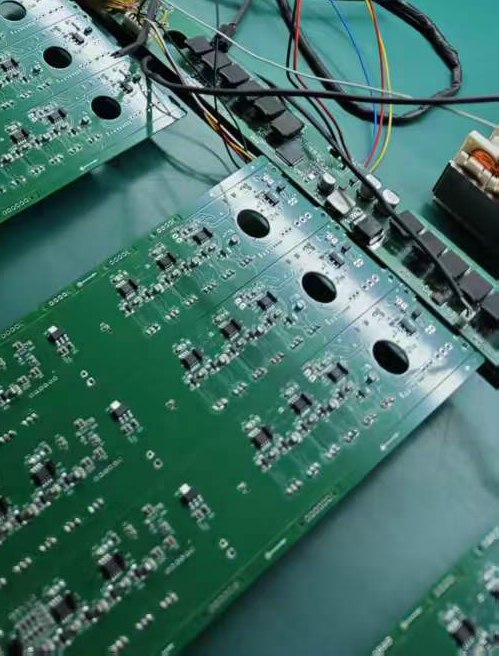

画面显示控制器板卡、连接器排与多色线束处在同一调试工位上，可以说明接线核对的对象是端子、连接器与线束走向，而这类核对应在断电状态下完成。照片无法提供端子定义、允许电压或线径要求，这些要回到准确型号的接线图。

现场常见的错误是按颜色或位置推断端子功能。同一颜色在不同批次可能承担不同信号，端子位置也可能随版本变化而调整。

检查顺序：机械、电气、安全、上电

建议把检查拆成四段，前一段不通过就不进入下一段。这样做的意义在于，带电状态下的机械干涉会同时带来设备与人身风险。

接线、接地与绝缘要核到什么程度

接线核对要求逐点对照，包括电源回路、控制信号、反馈与安全回路。核对完成后还要确认端子紧固、线束固定与屏蔽处理符合要求，避免运行中因振动导致松脱。

接地与绝缘属于电气安全项，检查方法与判定依据应取自适用规范与产品文件，本页不给出通用阈值。检查结果要形成记录，包含测量位置、方法与结论，便于复验和追溯。

首次通电怎么分级进行

首次通电建议分级推进：先确认无人处于门体行程内，再按说明书顺序上电，先观察有无异常声响、异味与报警，再进入限速或手动模式试运行，最后才做正常速度下的功能确认。

• 上电前清除门体行程内的人员、工具与包装物。
• 上电后先观察再操作，发现异常立即断电。
• 先在低速或手动模式确认方向与限位，再提高速度。
• 把上电过程、异常现象与处理结果写入调试记录。

调试前应具备的条件

调试前建议具备：供电稳定、接线核对完成、门体与轨道安装到位、限位与缓冲就位、以及现场无交叉作业干扰。

如果装修尚未收尾，建议先完成机械与基础调试，参数精调留到装修完成后再做，避免装修变化导致探测或运行条件改变。

调试完成后做一次资料归档：参数记录、测试结果与操作说明，并现场向使用方说明应急通行方式。

新建项目的预留清单

新建项目建议在土建与装修阶段就确认四件事：顶部承力构件的位置与规格、门洞完成面尺寸、供电与控制点位、以及检修口的做法。

四点里最容易遗漏的是检修空间：控制器与接线端子需要后续操作余地，吊顶建议预留可开启检修板而不是封死。

预留完成后建议留一份记录（尺寸、点位、影像），装修完成后可与实际核对，避免安装时才发现偏差。

改造项目的勘测重点

改造勘测建议覆盖五项：门洞净尺寸与方正度、原有结构能否承载、原门体与五金状态、供电与控制线路条件、以及现场通行与施工时段限制。

旧门拆除前先确认临时通行方案：通道不能长时间停用时，拆旧与新装建议安排在同一时段完成。

勘测结论建议形成一页纸：装什么、怎么装、谁供电、谁收口、工期多久，各方确认后再进入采购。

上电前的检查项

上电前建议完成六项检查：固定件紧固、轨道与门体安装到位、限位与止动件就位、接线与端子核对、接地与绝缘确认、以及门洞两侧清空并设置警示。

检查结果建议逐项打勾：这一步的目的是避免带电状态下发现机械未固定，造成设备与人身的额外风险。

首次上电建议低速、单次动作，确认方向与限位正确后再恢复常规速度与缓冲设定。

施工配合与成品保护

与装饰方的交接面包括门套、吊顶、收口与检修口；与电气方的交接面包括回路、点位与接地；与使用方的交接面包括施工时段与临时通行安排。

成品保护要写进交底：地面、门套、既有设备在施工期的保护责任与方式，交叉作业多的现场尤其重要。

施工完成后建议共同做一次现场检查并拍照，注明施工前状态与竣工状态，避免后续划伤或污染的责任争议。

隐蔽工程与留证

隐蔽工程包括固定基础与预埋、加固构件、穿线与接线；封闭前拍照留证，照片中带标记或量具读数更有复核价值。

留证建议按门体编号归档，注明拍摄位置与日期；多樘门交叉施工的项目，编号对应能避免张冠李戴。

隐蔽工程记录与调试记录放在同一册，后续维护或改造时不需要在不同资料之间来回查找。

维保计划怎么定

维保计划建议包含四项：周期、检查项目、异常处理流程与记录方式；周期按通行量与环境确定，而不是统一固定值。

检查项目以可观察项为主：运行声音与顺畅度、限位与缓冲、感应与防夹、紧固件与清洁状况，逐项记录结果。

计划执行一段时间后建议复盘：哪些位置周期需要缩短、哪些部件更换频率偏高，据此调整下一阶段的计划与备件准备。

记录与留证：现场资料怎么留

现场资料建议按门体编号归档：型号与版本、安装位置与基准尺寸、调试参数、验收测试条件与结果，以及责任方签署，一个编号一份记录。

照片要拍在封闭之前：固定方式与预埋、接线与接口、以及关键测试动作。照片里带上量具读数或标记，日后复核时才有依据。

资料建议同时留存电子版与纸质版：电子版便于检索与更新，纸质版在移交与年检时更直接，两者内容保持一致。

判断顺序：先做什么、后做什么

遇到问题先分级：先排除安全风险（门体是否变形、固定是否可靠），再判断是机械还是控制，最后才进入参数与更换环节。

机械与控制的分界用断电手推就能初步区分：断电后阻力均匀通常指向控制或感应，局部发涩或异响通常指向轨道、轮组与紧固件。

每一步都留记录：出现时段、频次、当时的天气或使用条件。记录越具体，越容易区分是环境性、安装性还是元件性问题。

常见误区与避免方式

误区一：用外观判断材质或规格。外观相近的部件在承载与接口上可能完全不同，核对应以铭牌、装箱单与书面技术文件为准。

误区二：先换件再找原因。多数异常在更换前可以通过分段定位缩小范围，先定位再动手能显著减少试错成本。

误区三：只看单次表现。设备状态是变化的，连续几次记录放在一起看，才能判断是偶发还是趋势性劣化。
