磁悬浮自动门控制器：作用、接口与选型核验

这张磁悬浮自动门控制器图片能说明什么

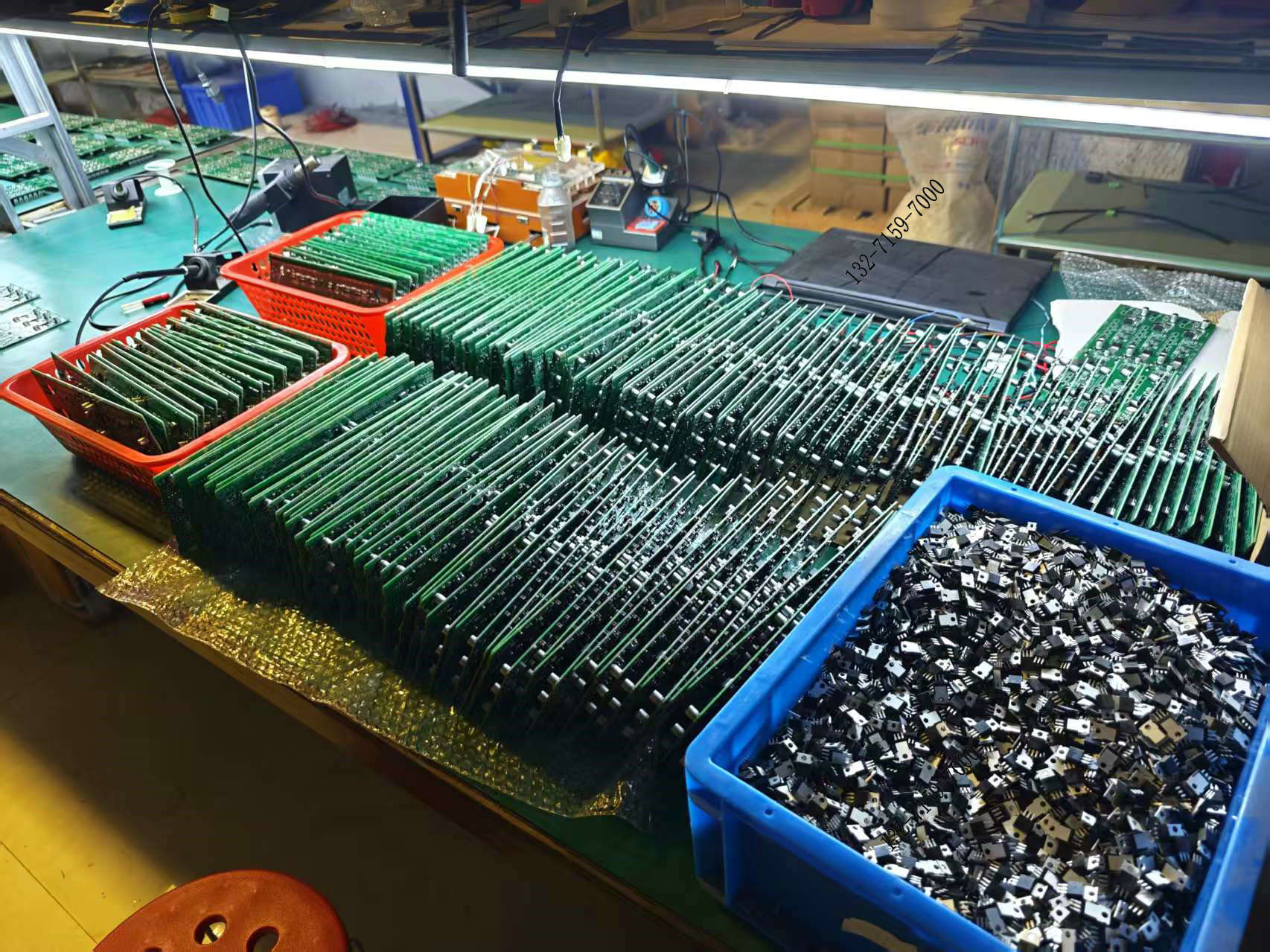

画面显示多块绿色电路板在工作台和周转筐内排列，周边可见装配与检测工位。它适合用于展示控制器电路板的生产场景与批量一致性管理需求，但无法仅凭外观判断每块板的准确型号、程序、检验状态或最终用途。

网页对图片的描述应与可见事实一致。若要把图片与某个在售型号绑定，还需取得铭牌、包装标签、版本记录和对应技术文件，避免让场景照片承担其无法证明的产品结论。

控制器选型至少确认六类资料

控制器必须与直线电机、位置或运动反馈、供电、门体工况及外部设备共同匹配。仅写“磁悬浮控制器一个”无法支持采购、替换或故障追溯。

涉及门禁、消防或智能家居时，接口名称只是线索；电气属性、优先级、故障状态和恢复方式应由准确手册与项目点表确认。

从到货到联调的核验顺序

到货先核对包装、标签、板卡外观、连接件和文件版本，再由合格人员按防静电与产品要求安装。禁止依据照片位置猜测端子，也不要用带电试碰或短接寻找功能。

联调按门机基础运行、安全输入、开门请求、锁控与状态反馈的顺序逐项进行。每接入一个外部系统，都要回归测试基础开闭和安全保护；维修或刷写程序后重新保存版本与参数。

• 记录实物标签与订单、装箱清单是否一致。
• 检查运输损伤、污染、连接器和固定件状态。
• 按准确文件完成接线、学习、参数设置和安全检查。
• 保存测试条件、预期、实测、告警和问题关闭证据。

控制器与整机的联调顺序

联调建议按「单机 → 传感器 → 联动 → 复电」四步走：单机先确认方向、限位与行程学习正确；传感器再逐只确认触发与失效表现。

联动环节逐系统接入：门禁授权、消防信号、楼控状态回读，一次只加一套，每加一套做一次回归测试，避免多系统同时出问题时无法定位。

最后做断网、断电与恢复复电测试，确认参数保持、门体动作符合设计预期，并把最终参数与测试条件写入记录。

接线与走线规则

强电与弱电分开走线，控制线与动力线尽量分槽；无法分开时保持距离并采用屏蔽线，屏蔽层按说明单端接地，减少误动作与通讯失败。

端子紧固按说明扭矩执行，线头压接牢固，避免只靠拧紧绝缘层固定；多股线建议使用冷压端子，减少长期振动后的松动。

接线完成后先做静态检查：对照点表逐路核对、测量绝缘与通断，再上电。带负载直接试机的做法容易在接线错误时损坏控制器。

参数、版本与批次一致性

同一项目多台控制器时建议统一固件与参数版本：版本不一致会出现同型号不同表现，排查时容易被误判为硬件故障。

参数建议留存备份：把调试后的设定值抄录或导出存档，并在更换或复位后按同一份记录恢复，避免出现「参数被改过说不清」的情况。

采购时如分批到货，建议核对批次与版本号并记录在台账里；批次差异属于正常现象，但需要可追溯，才能判断问题是否集中出现在某一批。

控制箱空间与散热预留

控制箱位置建议避开潮湿、高温与强振动区域，并预留检修空间：箱门开启、接线操作与后续更换控制器都需要操作余地。

散热按说明要求预留通风或安装空间；箱内线束整理整齐，避免遮挡散热面或压住元件。

箱体防护等级要与使用环境匹配，半室外或粉尘环境建议确认防护要求，并约定清洁与检查周期，防止积尘影响散热与触点接触。

常见电气问题与排查顺序

上电无反应：按供电、保险或保护装置、端子接触、控制器自检的顺序排查；不建议直接判断控制器损坏。

有电但不动作：先确认输入信号是否真正到位（用指示或测试模式判断），再查参数是否被限制（如禁止开门、锁定状态），最后确认输出端与电机接线。

通讯失败或偶发误动作：优先检查屏蔽与接地、走线是否与动力线并行、以及总线终端设置；环境干扰类问题往往在特定工况下才出现，需要记录出现条件。

控制器接口与端子分区

控制器接线前先做分区：电源输入、电机输出、传感器输入、通讯接口与状态反馈各自成组。分区清楚，后续排查与更换时不容易接错。

每一路都要确认三件事：信号方向（输入还是输出）、电气形式（干接点、电压或总线）、以及允许范围。名称相同不等于可以直接对接。

需要与门禁、消防或楼控联动时，建议先列一张接口点表，写清每个信号的来源、去向、触发条件与失效状态，再进入现场接线。

更换控制器的迁移步骤

更换前把旧控制器的设定值、限位与行程学习结果抄录或导出，并记录原固件版本与接口定义，避免新件到货后无法直接替换。

更换时逐路标记线号再拆线；接线完成后先做空载与低速测试，确认方向与限位正确，再恢复速度与缓冲设定。

断电重启复验是必要步骤：确认参数真正写入并保持，随后做全行程与联动测试，最后把更换记录（件号、版本、日期、结论）记入台账。

供电与保护配置

供电建议独立回路并配保护装置，容量按机组与控制箱的实际需求确定，具体数值以产品技术文件为准；不建议与其他大功率设备共用回路。

接地与等电位连接不要省略，控制箱内部线束整理整齐；长期振动环境要定期复核端子紧固状态。

电压波动较大的场所建议加装稳压或浪涌保护，并在调试记录里写明供电条件，便于后续判断偶发故障是否与环境有关。

与门禁、消防、楼控的接口边界

接口确认建议用点表：每个信号的来源、去向、电气形式、触发条件、失效状态与责任方都要写明，避免现场临时定义。

门禁侧关注开门授权与状态回读；消防侧关注动作逻辑与恢复方式；楼控侧关注状态采集与远程指令，三类需求的边界不同。

涉及消防联动的部分按经批准的设计文件与因果矩阵执行，调试完成后建议做一次断网、断电与联动失效的回归测试。

备件与版本台账

控制器属于关键件，建议确认供货周期与替代型号；同一项目多台控制器建议记录型号、固件版本与批次，便于横向比较。

台账建议包含：安装位置与门体编号、型号与版本、调试参数、更换与维修记录；每次更换后更新版本号，避免后续排查时误判。

参数备份与版本台账放在一起管理：换件时按同一份记录恢复，可以显著减少现场试错时间。
