磁悬浮电机控制系统：控制器、传感器与门机协同

从板卡和线束图片理解系统边界

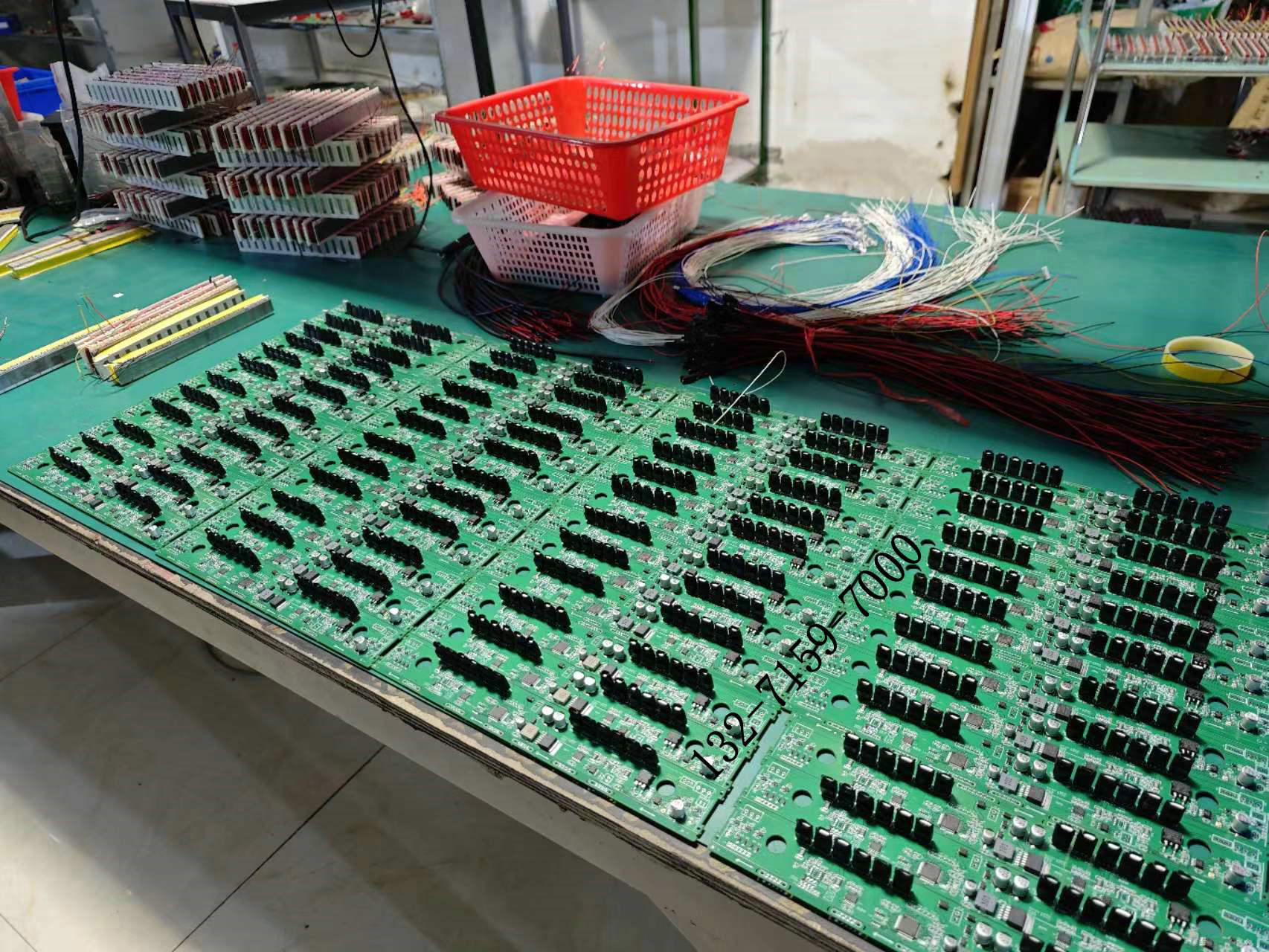

画面中可见多块元件布局相近的绿色板卡、不同颜色的线束以及周转容器。它能提示控制系统涉及批量板卡、连接和线束管理，但没有展示完整门机、电机、传感器或现场接线。

因此不能从照片统计接口能力或认定通信协议。任何“支持门禁、消防、智能家居”的结论都要落实到准确型号、版本、物理接口和项目状态矩阵。

先给每类设备分配唯一职责

开门雷达、按钮或门禁负责提出请求；安全存在检测关注门扇危险区；控制器结合模式、优先级和反馈管理运动；锁具控制物理授权状态；消防或楼控按批准逻辑发出外部命令并接收状态。

一个设备可能集成多个功能，但文档仍应把角色分行。这样出现门不动作、反复开或故障告警时，才能沿信号链定位。

用点表与失效矩阵完成联调

点表至少记录信号名称、方向、发起和接收设备、端子、电气属性、正常状态、断线或掉电状态、预期动作和依据。双方都写“COM”或“OPEN”不代表可以直接连接。

联调先验证门机和本地安全，再逐个接入开门、锁控和外部系统；每次新增一个接口都回归基础运行。涉及消防或疏散时，动作与复位必须来自批准的项目设计。

• 准确记录板卡、程序和参数版本。
• 不通过长期短接或屏蔽安全输入完成调试。
• 保留触发方法、预期、实测、日志和问题编号。
• 系统升级后重测所有受影响的正常与异常情景。

防护等级与安装环境

安装环境决定防护要求：半室外、地下车库与临街门洞要面对粉尘、潮气与温差，机组与接线部位建议按环境确认防护等级，并留出散热与检修空间。

靠近水源或清洗区域的位置，建议把控制箱外移或加装防护；长期潮湿会先影响端子与接线，再逐步影响控制板。

粉尘环境要缩短清洁周期并保持干式清洁，避免用液体冲淋机组；清洁后确认无残留水迹与颗粒再恢复运行。

多扇门与联动的电机配置

多扇门要分别核算门重与阻力：单扇与多扇的电机配置不一定相同，两侧阻力差异会在长期运行中放大，表现为不同步与偏磨。

联动配置要确认开启顺序、停留时间与联动对象（门禁、消防、楼控）；涉及疏散要求的部分按批准的设计文件执行。

调试顺序建议先单扇确认，再联调两侧，最后按实际通行方式测试；把最终参数写入记录，后续维护才能复现。

点检项目与更换判断

点检建议覆盖五项：运行声音与顺畅度、限位与缓冲表现、运行温度、紧固件状态与清洁状况。五项都能在设备仍可用时观察到变化。

更换判断看趋势而不是单次表现：同一部位在连续几次点检中重复出现异常，说明清洁与调整已不能解决问题，进入更换流程更划算。

更换前确认备件与供货周期，更换后按全行程、限位、遇阻与温升四项复验，并把结论记入台账。

电机选型先看三组数据

选型入口不是功率数字，而是三组现场数据：门体总重（玻璃、框料、饰面、五金与加装件逐项相加）、门宽与行程长度、以及日均开闭次数。三组数据决定了电机需要输出的推力与持续工作能力。

第二组是运行条件：门体是单扇还是多扇、是否需要与门禁或消防联动、供电回路的容量与保护方式是否已经确定。这些条件会影响控制器配置，而不只是电机本体。

第三组是环境条件：粉尘、湿度、温差与是否有腐蚀性介质。环境直接影响防护等级、润滑方式与维护周期，选型时把这些写进技术要求，比事后加装防护更省事。

直线电机与驱动结构的配套关系

磁悬浮方案里，电机不是单独一件设备：定子、动子、轨道型材与导向件属于同一套系统，不同系统的零件通常不能混用，混装后最先出现的表现是推力不均与运行声音异常。

核对配套关系要拿到三份资料：电机型号与版本、轨道型材的截面与内腔尺寸、以及控制器与电机的接口定义。三份资料齐全，才能判断更换件是否真正对应。

如果现场只有照片或效果图，建议先向供方索取对应的截面图或安装图再决定，外观相近的型材在内腔尺寸上可能有明显差异。

安装基准与间隙调整

安装前先确定基准：轨道安装面是否平整、固定点间距是否满足要求、门体吊挂后是否垂直。基准偏差会在运行中被放大成推力不均与偏磨。

间隙调整按产品说明执行，通常包含导向间隙与运行间隙两组数值；调整时建议先松开、再按对角顺序逐步紧固，避免单侧先吃力导致型材变形。

调整完成后手动走全行程，确认阻力连续、无卡滞与异响，再进入带电调试阶段。这一步跳过，带电调试往往会反复报警或触发过载保护。

调试与参数设定

调试顺序建议是：限位与行程学习 → 速度与加减速 → 缓冲 → 遇阻灵敏度 → 断电与联动复验。顺序颠倒会带来反复调整，例如先调速度再学行程，学习结果往往要重做。

参数设定值建议完整记录：开门与关门速度、加减速时间、缓冲起止位置、遇阻灵敏度与停留时间。后续换件或调整时，有基准才不必从零试。

涉及门禁、消防或楼控的联动逻辑，按经批准的设计文件执行；调试时先做单机确认，再逐系统接入并回归测试，避免多系统同时排查。

发热、噪声与寿命的相关因素

电机发热与负载率、启停频次、散热空间三件事相关。安装空间过小或周围有保温材料包裹时，散热条件会明显变差，表现为温升偏快。

运行噪声的常见来源并不都在电机：轨道积尘、导向件间隙、门体与收口的碰擦都会产生声音。判断时先按行程分段定位声源，再决定是否与电机相关。

寿命受粉尘与润滑状态影响最大。清洁以干式为主，润滑按维护说明执行；说明未要求的部位不建议自行加油，错误润滑会吸附粉尘形成研磨性颗粒。
