磁悬浮自动门电机组装：从部件到门机的质量核验

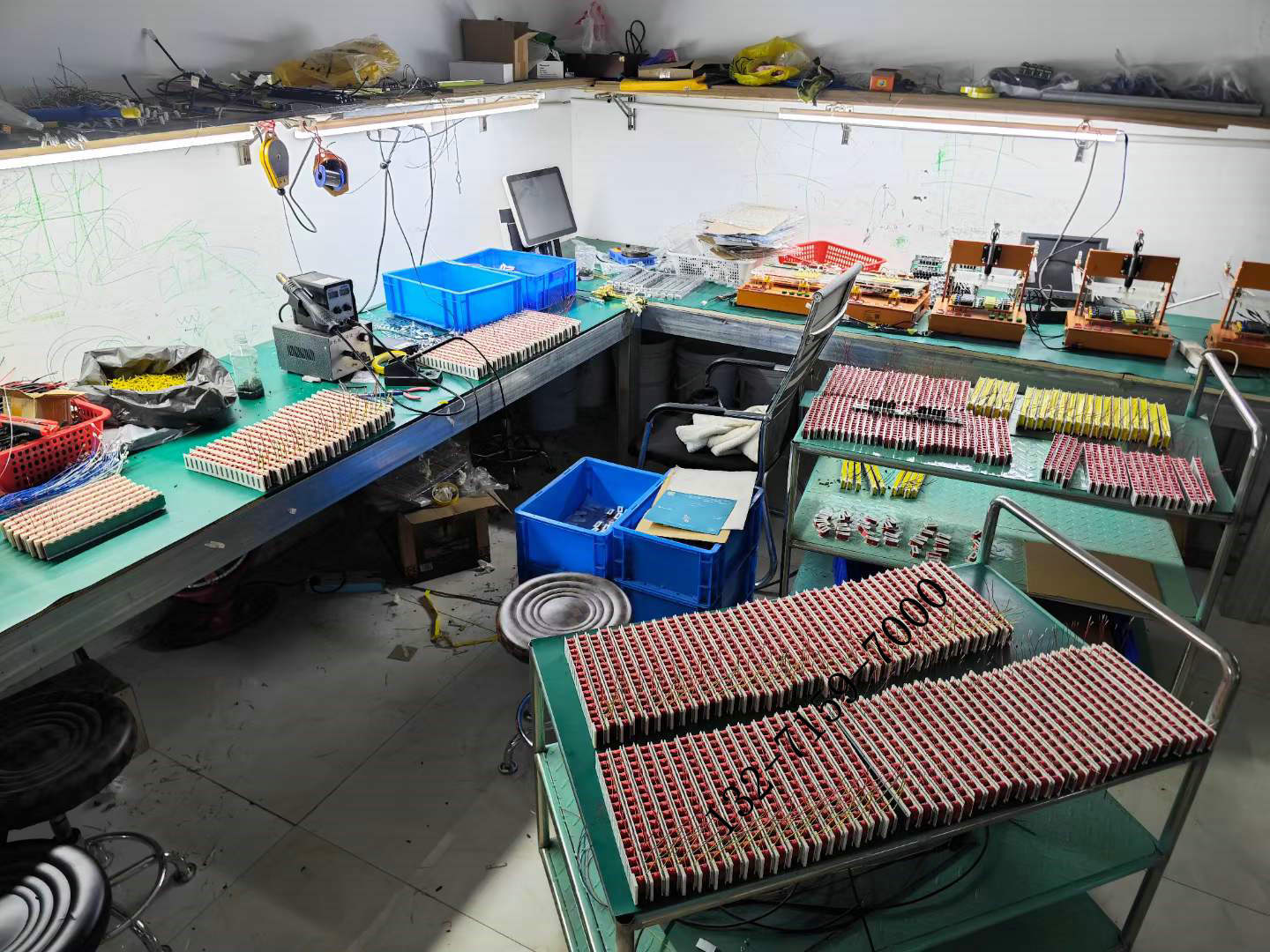

这张组装图片展示的可见信息

画面可见多张工作台、成排线圈组件、板卡和周转容器，以及若干装配或检测设备。它可用来说明不同电气部件在装配现场的周转与工位组织，但没有显示完整工艺流程、人员资质、工序标准或检验判定。

网页不把整洁度、数量或设备外观直接转换为“高产能”“高良率”等不可验证结论。需要评价制造过程时，应查看对应产品的过程文件、检验记录和可追溯标识。

从来料到整机设置五道质量门

第一道确认物料料号、批次与检验状态；第二道控制绕组、引线、连接器和绝缘；第三道确认板卡硬件、程序和参数版本；第四道检查机械固定、轨道接口和线缆路径；第五道完成规定工况下的整机测试。

每道工序应有输入、作业依据、结果、异常处置和放行责任。仅有最终通电动作不能替代前序材料、连接和安全检查。

交付记录怎样连接到现场门体

整机序列或其他可追溯标识应能关联物料版本、程序参数、出厂测试和随附文件。到货时核对实物、清单、标签和运输状态，避免装错版本后才开始排查。

现场门重、阻力、行程、供电和接口与出厂工装不同，仍需按准确型号文件重新安装学习、调试和验收。现场改变部件或参数时，把变更回写到设备档案。

• 保存订单、装箱单、序列标识和合格证明。
• 确认准确手册、接线图和参数基线随设备交付。
• 记录现场门体、软件和外部系统的最终组合。
• 维修换件后更新版本并执行受影响回归测试。

发热、噪声与寿命的相关因素

电机发热与负载率、启停频次、散热空间三件事相关。安装空间过小或周围有保温材料包裹时，散热条件会明显变差，表现为温升偏快。

运行噪声的常见来源并不都在电机：轨道积尘、导向件间隙、门体与收口的碰擦都会产生声音。判断时先按行程分段定位声源，再决定是否与电机相关。

寿命受粉尘与润滑状态影响最大。清洁以干式为主，润滑按维护说明执行；说明未要求的部位不建议自行加油，错误润滑会吸附粉尘形成研磨性颗粒。

更换电机与备件核对

更换前核对四项：电机型号与版本、控制器接口与固件版本、轨道型材与导向件的配套关系、以及门体实际重量是否仍在适配范围内。四项里任一项不一致，都需要重新确认方案。

备件建议按易损与关键两类准备：易损件（导向轮、密封条等）可常备，关键件（电机、控制器）建议确认供货周期与替代型号，避免停用等待。

更换完成后做四项复验：全行程运行、限位与缓冲、遇阻反应、连续动作后的紧固与温升检查，并把更换件号、日期与结论记入台账。

防护等级与安装环境

安装环境决定防护要求：半室外、地下车库与临街门洞要面对粉尘、潮气与温差，机组与接线部位建议按环境确认防护等级，并留出散热与检修空间。

靠近水源或清洗区域的位置，建议把控制箱外移或加装防护；长期潮湿会先影响端子与接线，再逐步影响控制板。

粉尘环境要缩短清洁周期并保持干式清洁，避免用液体冲淋机组；清洁后确认无残留水迹与颗粒再恢复运行。

多扇门与联动的电机配置

多扇门要分别核算门重与阻力：单扇与多扇的电机配置不一定相同，两侧阻力差异会在长期运行中放大，表现为不同步与偏磨。

联动配置要确认开启顺序、停留时间与联动对象（门禁、消防、楼控）；涉及疏散要求的部分按批准的设计文件执行。

调试顺序建议先单扇确认，再联调两侧，最后按实际通行方式测试；把最终参数写入记录，后续维护才能复现。

电机选型先看三组数据

选型入口不是功率数字，而是三组现场数据：门体总重（玻璃、框料、饰面、五金与加装件逐项相加）、门宽与行程长度、以及日均开闭次数。三组数据决定了电机需要输出的推力与持续工作能力。

第二组是运行条件：门体是单扇还是多扇、是否需要与门禁或消防联动、供电回路的容量与保护方式是否已经确定。这些条件会影响控制器配置，而不只是电机本体。

第三组是环境条件：粉尘、湿度、温差与是否有腐蚀性介质。环境直接影响防护等级、润滑方式与维护周期，选型时把这些写进技术要求，比事后加装防护更省事。

直线电机与驱动结构的配套关系

磁悬浮方案里，电机不是单独一件设备：定子、动子、轨道型材与导向件属于同一套系统，不同系统的零件通常不能混用，混装后最先出现的表现是推力不均与运行声音异常。

核对配套关系要拿到三份资料：电机型号与版本、轨道型材的截面与内腔尺寸、以及控制器与电机的接口定义。三份资料齐全，才能判断更换件是否真正对应。

如果现场只有照片或效果图，建议先向供方索取对应的截面图或安装图再决定，外观相近的型材在内腔尺寸上可能有明显差异。

安装基准与间隙调整

安装前先确定基准：轨道安装面是否平整、固定点间距是否满足要求、门体吊挂后是否垂直。基准偏差会在运行中被放大成推力不均与偏磨。

间隙调整按产品说明执行，通常包含导向间隙与运行间隙两组数值；调整时建议先松开、再按对角顺序逐步紧固，避免单侧先吃力导致型材变形。

调整完成后手动走全行程，确认阻力连续、无卡滞与异响，再进入带电调试阶段。这一步跳过，带电调试往往会反复报警或触发过载保护。

调试与参数设定

调试顺序建议是：限位与行程学习 → 速度与加减速 → 缓冲 → 遇阻灵敏度 → 断电与联动复验。顺序颠倒会带来反复调整，例如先调速度再学行程，学习结果往往要重做。

参数设定值建议完整记录：开门与关门速度、加减速时间、缓冲起止位置、遇阻灵敏度与停留时间。后续换件或调整时，有基准才不必从零试。

涉及门禁、消防或楼控的联动逻辑，按经批准的设计文件执行；调试时先做单机确认，再逐系统接入并回归测试，避免多系统同时排查。

点检项目与更换判断

点检建议覆盖五项：运行声音与顺畅度、限位与缓冲表现、运行温度、紧固件状态与清洁状况。五项都能在设备仍可用时观察到变化。

更换判断看趋势而不是单次表现：同一部位在连续几次点检中重复出现异常，说明清洁与调整已不能解决问题，进入更换流程更划算。

更换前确认备件与供货周期，更换后按全行程、限位、遇阻与温升四项复验，并把结论记入台账。
