德恩科DEK-CD-3000超重型自动门机组：单扇3000kg怎么核

先说明：本页数据来自哪里

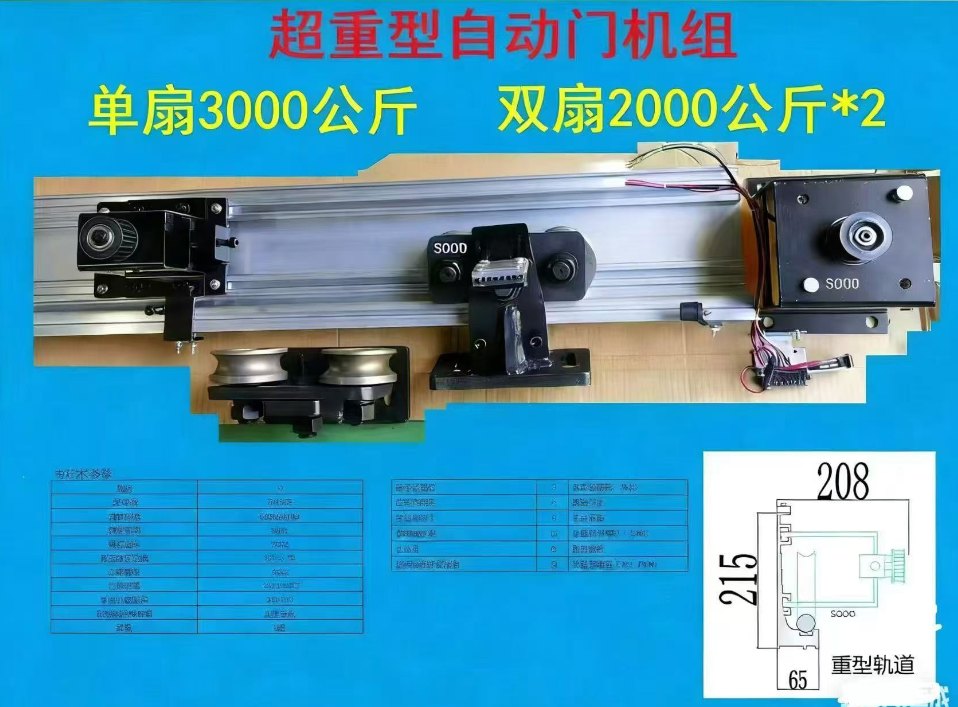

本页依据德恩科DEK-CD-3000 超重型自动门机组的产品图整理，由河南联同创智能科技有限公司（品牌简称：郑州同创）核对成文。产品图上可直接读到的信息有两项：承载口径标注为单扇 3000 公斤、双扇 2000 公斤×2；右下角给出重型轨道的截面示意与尺寸标注。

产品图左下与中下的电气技术参数表，在原图中分辨率不足，逐项细节无法可靠辨认。本页不转录读不清的数据——参数一旦抄错，现场按错的口径施工，代价远高于再要一张清晰原图。电气参数请以清晰版本的参数表或正式技术文件为准。

单扇 3000 公斤与双扇 2000×2 是两个口径

产品图把承载写成「单扇3000公斤」「双扇2000公斤*2」，对应单开与双开两种门型。单开按 3000 公斤核对单扇完整移动质量；双开按每扇 2000 公斤分别核算。

这两个数字不是同一套换算关系，不能把双扇的 2000×2 理解为总量 4000 公斤的单扇能力，也不能反过来推算。选型时的第一件事，就是确认门型与扇数，再逐扇核算。

超重型门的门重核算要比常规门更细

门重按门扇完整移动质量累加：门扇骨架与框料、面板或玻璃、保温与密封层、五金，以及后期加装的设备。超重型门的自重基数大，百分比上的小偏差换算成绝对重量会被放大。

建议核算时分项列表，每一项都写清材质、厚度与估算依据，而不是只给一个总数。分项表还有一个作用：门体做法变更时，可以快速判断哪一项受影响、要不要重新确认承载能力。

图上可见的部件与各自职责

从产品图可以分辨出四类部件：重型轨道、驱动电机、吊轮组与吊架。它们在系统里的分工不同，现场核对的重点也不同。

重型轨道承担全部门体荷载并兼作导向；驱动电机提供开合动力；吊轮组承担滚动与调平；吊架把门体与吊轮连接起来。四者的规格必须成套匹配，混用前要逐个核对。

重型轨道截面标注怎么用

产品图右下角给出重型轨道的截面示意，并标注了 215、208、65 三个数值。这类截面标注通常用于说明轨道的高度、宽度与开口关系，作用是让安装方判断吊顶预留、罩壳做法与吊装空间是否够用。

使用时要注意三点：数值本身是图纸标注，实际以到货实物与安装图为准；截面尺寸决定的是安装空间而不是承载能力，承载仍要看轨道规格与门重匹配；吊装空间要同时考虑轨道本体、吊轮组与检修余量，不能只按轨道高度留缝。

安装前必须核实的现场条件

超重型门机的核对重点与常规门不同：门体越重，吊装方案、顶部承力与检修空间的影响越突出。以下四项要在深化阶段落实，不能留到安装当天判断。

第一是顶部安装面的承力能力，需按门体与轨道总重核算；第二是运输与吊装通道，门扇与轨道能否进场、是否需要分段；第三是供电与控制条件；第四是地面导向位置与地面做法，超重型门对地面平整度更敏感。

验收要测的项目

超重型门机的验收要在常规项目之外，额外关注结构与紧固件。门体自重越大，安装偏差在运行中被放大的程度越高。

建议覆盖七类：门体姿态与间隙、全行程运行、速度与缓冲、探测与安全响应、失效状态下的通行方式、轨道与吊挂系统的紧固复核，以及参数与影像资料归档。失效通行方式必须现场实测并记录。

四类常见误区

误区一：把双扇 2000×2 换算成单扇 4000 公斤的能力。两个口径对应不同门型，不能换算。

误区二：按常规门的方式估门重。超重型门的分项误差会被放大，必须逐项核算。

误区三：只核电机型号，不核轨道与吊装条件。超重型门机的可行性和吊装方案关系更大。

误区四：把图上的参数表当成完整依据。分辨率不足的参数、以及图面无法体现的项目配置，都要回到正式技术文件确认。
