德恩科DEK-CG-100kg级侧挂电动门电机：安装核对与验收要点

照片里能看到什么

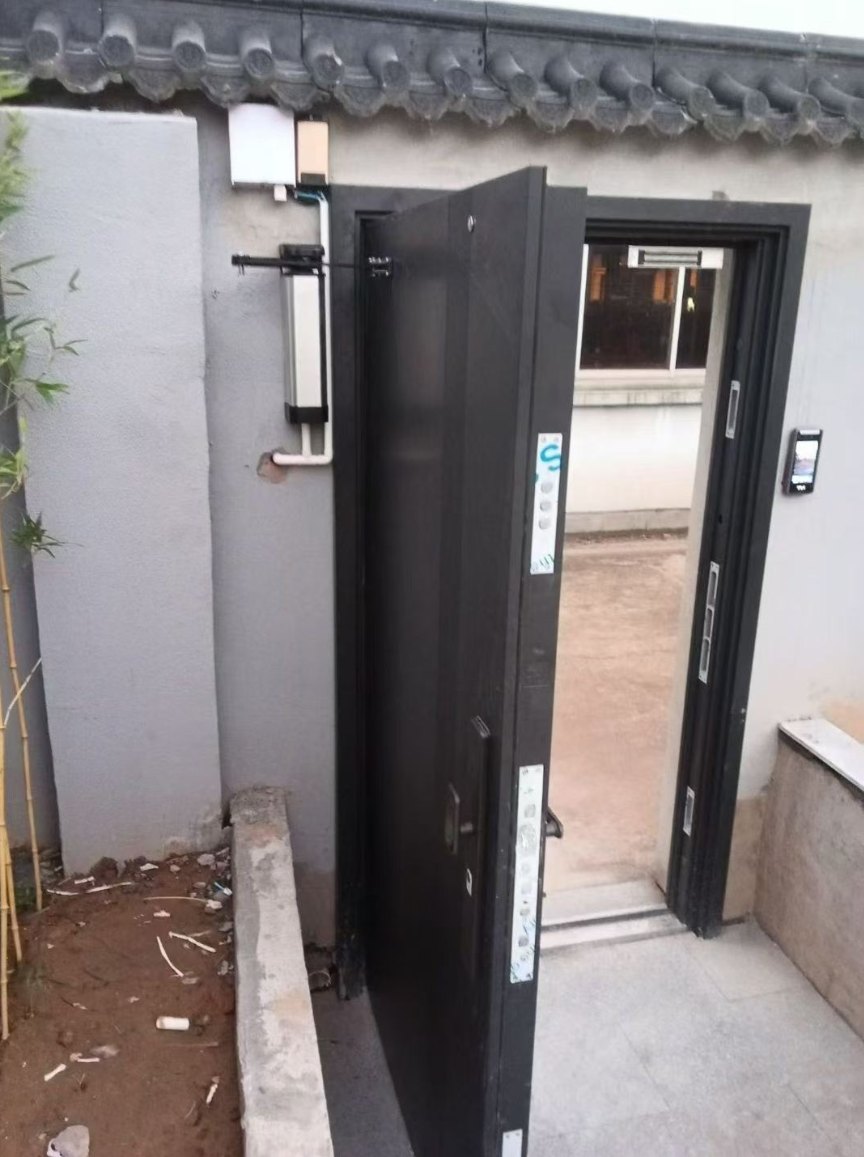

这张是院落入口的安装实拍，能看到四类信息。一是安装形式：驱动机构固定在门洞左侧墙面，属于侧挂式做法。二是传动关系：机体通过摆臂与门扇连接，靠推拉带动门扇绕铰链转动。三是配套件位置：机体上方安装控制盒，右侧墙面安装门禁读头。四是现场环境：门扇为单扇金属平开门，门洞上方为瓦檐，属于上方没有安装条件的门位。

照片能说明安装形式与配套关系，不能说明的是承载档位、开启角度与调试参数。本页由河南联同创智能科技有限公司（品牌简称：郑州同创）整理，把与该形式相关的核对项列出来，具体参数以正式技术文件与铭牌为准。

侧挂与地埋、天弹簧的做法差别

平开门加装电动，常见三种落地方式：地埋式把回位与限位装置装在地面以下；上置式把机组装在门洞上方；侧挂式把机构固定在门洞侧墙或门框上，通过摆臂带动门扇。

侧挂式的优势是不必在地面开孔，也不必在门洞上方留机组空间，适合门洞上方被瓦檐、雨棚或结构占用的门位。代价是机体外露，需要关注固定面条件、摆臂几何与运行时的外摆范围。

100kg 级对应什么条件

型号标注里的 100kg 级指的是适配门扇重量的量级。核算时按门扇完整移动质量累加：门扇骨架与面板、五金、锁具，以及后期加装的标识与装饰件。门体为金属门时，自重要单独核算，不能按玻璃门的经验估。

除了重量，还要看门扇宽度与高度。门扇越宽，开启过程中力臂变化越明显，对摆臂几何与门体刚度要求越高；门扇越高，铰链侧承受的弯矩越大，长期使用后更容易出现下垂。

侧挂安装的三项关键

一是侧墙固定面。机体与摆臂的全部作用力都通过固定点传到墙体，墙体如果是轻质隔墙、装饰面层或空心砖，需要先处理结构再安装。固定完成后用手推动门扇检查，观察固定点是否有位移或异响。

二是摆臂几何。摆臂长度、安装高度与门扇连接点共同决定开启角度与力的传递。几何不当的典型表现是开启过程前后段速度差异过大，或者开到某个角度时明显吃力，甚至出现顶死。

三是门体刚度与五金状态。平开门加装电动后，受力方式从用手推变成机构带动，铰链、门锁与门体骨架都要承受周期性荷载。既有门体改造时，建议先检查门扇是否变形、铰链是否松动。

与门禁读头的配合

实拍中门禁读头安装在门洞右侧墙面，这种布置的优点是读头与门扇开启方向错开，门扇不会挡住读头。但位置是否合适，还要结合通行方向判断。

如果读头装在门扇开启范围内，会出现两种问题：一是门扇打开后挡住读头，使用者验证时看不到操作面；二是门扇向外开启时可能碰到读头或行人。建议在确认开启方向后核对读头位置，并现场做一次验证加通行的连贯测试。

安装前要落实的现场条件

侧挂方案看起来不占门洞空间，但对侧墙条件依赖较大。进场前建议确认五项：侧墙构造与承力能力、供电取电位置、控制盒安装位置与检修可达性、门扇开启范围是否与周边冲突、以及雨雪环境对机体外露部分的影响。

院落门位还常遇到门洞上方有瓦檐、雨棚的情况，机体与控制盒的位置要避开雨水直冲路径。线管与线缆固定牢靠，避免长期晃动。需要现场核对侧墙条件与安装位置，可以拨打 13271597000 说明门洞尺寸与墙体材质。

验收要测的项目

验收建议覆盖七项：机体固定牢固度、开启与关闭全行程、速度与缓冲、开启角度是否符合约定、门禁验证与开门动作的连贯性、断电或失效状态下的通行方式，以及参数与影像资料归档。

其中断电通行方式必须现场实测并记录。门扇较重的平开门在断电后是否容易推开、是否需要临时固定，属于使用方日常需要知道的事，建议在交付时一并演示。

四类常见误区

误区一：只看门重不看侧墙条件。侧挂方案的可行性首先取决于固定面。

误区二：摆臂装好就算完成。几何关系不对，开启过程会出现明显吃力段。

误区三：既有门体直接加装不检查。门扇变形或铰链松动会放大运行偏差。

误区四：读头位置随手定。门扇开启范围与验证区冲突，使用体验会明显变差。
